kubeadm 是 Kubernetes 官方提供的用于快速部署 Kubernetes 集群的工具,本文主要记录自己通过 kubeadm 部署 Kubernetes 过程中遇到的问题和踩过的坑,便于自己和他人查阅。

准备

k8s至少需要一个 master 节点和一个 node 节点才能组成一个可用的集群。

本文搭建一个 master 节点和一个 node 节点。

  • 主机环境:Mac OS Sierra
  • 虚拟机环境:CentOS 7.5
  • 虚拟机工具 vagrant + VirtualBox

创建两台虚拟机,IP和主机名分别如下:

1
2
10.0.0.100 k8s-master
10.0.0.111 k8s-node1

服务器系统均为 CentOS/7

使用 vagrant 创建虚拟机可以参考 Mac OS 使用 Vagrant 管理虚拟机(VirtualBox)

注意:Kubernetes 几乎所有的安装组件和 Docker 镜像都放在 google 自己的网站上,这对国内的同学可能是个不小的障碍。建议是:网络障碍都必须想办法克服,不然连 Kubernetes 的门都进不了。

参考文章 * Shadowsocks + Privoxy 搭建 http 代理服务 * centos7 docker使用https_proxy 代理配置

系统配置

修改主机名

分别使用 hostname 把主机名称设置为 k8s-masterk8s-node1

1
2
hostnamectl set-hostname k8s-master
hostnamectl set-hostname k8s-node1

然后修改每一台主机的 hosts

1
2
3
4
vim /etc/hosts
# 加入以下内容
10.0.0.100 k8s-master
10.0.0.101 k8s-node1

开放端口

如果各个主机启用了防火墙, 需要开放 Kubernetes 各个组件所需要的端口,可以查看 Installing kubeadm中的“Check required ports”一小节。这里为了方便起见在各个节点直接禁用防火墙:

1
2
systemctl stop firewalld
systemctl disable firewalld

如果在生产环境,不建议直接关闭防火墙。只需要把需要的端口开放即可。

禁用 SELINUX

目的是让容器可以读取主机文件系统

临时方法

1
setenforce 0

永久方法

1
2
3
vim /etc/selinux/config
# 修改以下内容后,重启服务器
SELINUX=disabled

开启 iptables

创建 /etc/sysctl.d/k8s.conf 文件并添加相关内容

1
2
3
4
cat <<EOF >  /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF

然后执行下面命令即可

1
sysctl --system

实际可以参考官方文档Installing kubeadm, kubelet and kubectl一小节中的内容

关闭系统 swap

Kubernetes 1.8 开始要求关闭系统的Swap,如果不关闭,默认配置下 kubelet 将无法启动。 可以通过 kubelet 的启动参数 --fail-swap-on=false 更改这个限制。

方法一

此方法是直接关闭系统的 Swap

首先执行

1
swapoff -a

然后修改 /etc/fstab 文件,注释掉 SWAP 的自动挂载,防止机子重启后 swap 启用

1
vi /etc/fstab

输出如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
#
# /etc/fstab
# Created by anaconda on Wed Feb 28 17:48:43 2018
#
# Accessible filesystems, by reference, are maintained under '/dev/disk'
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info
#
/dev/mapper/VolGroup00-LogVol00 /                       xfs     defaults        0 0
UUID=df1e67ab-46b0-4b49-a861-e7d10736d467 /boot                   xfs     defaults        0 0
/dev/mapper/VolGroup00-LogVol01 swap                    swap    defaults        0 0

注释 swap 这一行后保存退出

1
# /dev/mapper/VolGroup00-LogVol01 swap                    swap    defaults        0 0

确认 swap 是否已经关闭,执行命令

1
free -m

输出如下:

1
2
3
4
[root@master vagrant]# free -m
              total        used        free      shared  buff/cache   available
Mem:           1838         670         134           9        1033         946
Swap:             0           0           0

swap为0说明已经关闭。

接着调整 /etc/sysctl.d/k8s.conf 配置文件的 swappiness 参数

1
2
3
vi /etc/sysctl.d/k8s.conf
# 添加下面的内容
vm.swappiness=0

最后执行

1
sysctl -p /etc/sysctl.d/k8s.conf

让修改生效。

方法二

由于主机上可能还需要运行其他的服务,因此直接关闭swap可能会对其他服务产生影响。 可以通过修改 kubelet 的启动参数来去掉这个限制。

1
vi /etc/sysconfig/kubelet

加入以下内容

1
KUBELET_EXTRA_ARGS=--fail-swap-on=false

安装Docker

CentOS

Kubernetes 1.12已经针对Docker的1.11.1, 1.12.1, 1.13.1, 17.03, 17.06, 17.09, 18.06等版本做了验证,需要注意 Kubernetes 1.12 最低支持的Docker版本是 1.11.1。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
# 首先确保 docker 环境干净
sudo yum remove docker docker-client docker-client-latest docker-common docker-latest docker-latest-logrotate
sudo yum remove docker-logrotate docker-selinux docker-engine-selinux docker-engine
# 管理 yum 源
sudo yum install -y yum-utils device-mapper-persistent-data lvm2
# 添加 yum 源
sudo yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
# 更新 yum 索引
sudo yum makecache fast
# 安装 docker
$ yum install docker-ce
# 启动 docker
$ systemctl start docker
# 将 docker 添加到开机启动服务
$ systemctl enable docker

如果需要安装特定的 Docker 版本,执行

1
2
3
4
# 查找指定 Docker-CE 的版本
yum list docker-ce.x86_64 --showduplicates | sort -r
# 安装指定版本的Docker-CE
sudo yum -y install docker-ce-[VERSION]

Ubuntu

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
# 安装系统工具
sudo apt-get update
sudo apt-get -y install apt-transport-https ca-certificates curl software-properties-common
# 安装GPG证书
curl -fsSL http://mirrors.aliyun.com/docker-ce/linux/ubuntu/gpg | sudo apt-key add -
# 写入软件源信息
sudo add-apt-repository "deb [arch=amd64] http://mirrors.aliyun.com/docker-ce/linux/ubuntu $(lsb_release -cs) stable"
# 更新并安装 Docker-CE
sudo apt-get -y update
sudo apt-get -y install docker-ce
# 查找指定版本
apt-cache madison docker-ce

可能遇到的问题

执行 yum install docker-ce 出现 [Errno 256] No more mirrors to try

执行以下命令

1
2
$ yum clean all
$ yum makecache fast
Package docker-ce-selinux is obsoleted by docker-ce, but obsoleting package does not provide for requirements

错误原因: > on a new system with yum repo defined, forcing older version and ignoring obsoletes introduced by 17.06.0

通过执行以下命令可以解决该问题

1
$ yum install --setopt=obsoletes=0 docker-ce-17.03.2.ce docker-ce-selinux-17.03.2.ce

使用 kubeadm 部署

安装kubeadm,kubelet和kubectl

非国内源安装

如果你的网络能够访问 packages.cloud.google.com,可以采用该种方式进行安装

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://packages.cloud.google.com/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://packages.cloud.google.com/yum/doc/yum-key.gpg https://packages.cloud.google.com/yum/doc/rpm-package-key.gpg
EOF

yum install -y kubelet kubeadm kubectl --disableexcludes=kubernetes
systemctl enable kubelet

运行 kubelet --help 会发现之前大多数的命令行参数配置都已经 DEPRECATED 了。

目前官方推荐使用 --config 来指定配置文件,并在配置文件中指定相关内容。具体内容可以参考 Set Kubelet parameters via a config file.

国内源安装(阿里云)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
        http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

yum install -y kubelet kubeadm kubectl --disableexcludes=kubernetes
systemctl enable kubelet

准备镜像

由于 Kubernetes 的安装过程中,相关组件的镜像都是托管在 Google Container Registry 上的。国内镜像加速通常都是针对 DockerHub 来的,因此国内的服务器无法直接通过 gcr 来安装镜像。

因此最好的解决方法就是在可访问 gcr.io/google-containers 的国外节点中,把 gcr.io 的镜像拉到可访问的镜像仓库中,比如 DockerHub 或者阿里云等等。

创建仓库

本文使用阿里云的镜像仓库作为示例。 阿里云镜像仓库地址:https://cr.console.aliyun.com/cn-shanghai/repositories

创建步骤: 1. 点击创建镜像仓库按钮 2. 填写相关的表单内容 repo.jpg 3.选择本地仓库

这样我们就能够成功创建一个我们自己的公开的镜像仓库。

地址类似这样:

1
registry.cn-shanghai.aliyuncs.com/cxyfreedom/k8s

登录方式:

1
docker login --username=<username> registry.cn-shanghai.aliyuncs.com

登录成功的话,会返回 Login Succeeded

获取版本号

获取每个版本的镜像版本号可以通过 Overview of kubeadm 所写内容来调整自己脚本中的一些参数。

比如我现在要获取 1.12.2 版本的所有相关镜像可以通过如下命令:

1
kubeadm config images list

输出结果为:

1
2
3
4
5
6
7
k8s.gcr.io/kube-apiserver:v1.12.2
k8s.gcr.io/kube-controller-manager:v1.12.2
k8s.gcr.io/kube-scheduler:v1.12.2
k8s.gcr.io/kube-proxy:v1.12.2
k8s.gcr.io/pause:3.1
k8s.gcr.io/etcd:3.2.24
k8s.gcr.io/coredns:1.2.2
准备镜像仓库

方法一:利用脚本推送镜像

在国外节点上面创建一个脚本

1
vim push.sh

内容如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
#!/bin/bash
set -o errexit
set -o nounset
set -o pipefail

KUBE_VERSION=v1.12.2
KUBE_PAUSE_VERSION=3.1
ETCD_VERSION=3.2.24
DNS_VERSION=1.2.2

GCR_URL=gcr.io/google-containers
ALIYUN_URL=registry.cn-shanghai.aliyuncs.com/cxyfreedom

images=(kube-proxy-amd64:${KUBE_VERSION}
kube-scheduler-amd64:${KUBE_VERSION}
kube-controller-manager-amd64:${KUBE_VERSION}
kube-apiserver-amd64:${KUBE_VERSION}
pause:${KUBE_PAUSE_VERSION}
etcd-amd64:${ETCD_VERSION}
coredns:${DNS_VERSION})

for imageName in ${images[@]}
do
  docker pull $GCR_URL/$imageName
  docker tag $GCR_URL/$imageName $ALIYUN_URL/$imageName
  docker push $ALIYUN_URL/$imageName
  docker rmi $ALIYUN_URL/$imageName
done

成功运行脚本后,在我们自己的阿里云镜像仓库就存在了对应的包。

方法二:使用别人已经做好的镜像仓库

国内目前做的比较好的 k8s 的镜像仓库是安家的。

Google Container Registry(gcr.io) 中国可用镜像(长期维护) 安家的Github DockerHub仓库

获取镜像

在 master 节点上面创建一个脚本

1
vim pull.sh

内容如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#!/bin/bash
KUBE_VERSION=v1.12.2
KUBE_PAUSE_VERSION=3.1
ETCD_VERSION=3.2.24
DNS_VERSION=1.2.2
username=registry.cn-shanghai.aliyuncs.com/cxyfreedom

images=(kube-proxy-amd64:${KUBE_VERSION}
kube-scheduler-amd64:${KUBE_VERSION}
kube-controller-manager-amd64:${KUBE_VERSION}
kube-apiserver-amd64:${KUBE_VERSION}
pause:${KUBE_PAUSE_VERSION}
etcd-amd64:${ETCD_VERSION}
coredns:${DNS_VERSION}
    )

for image in ${images[@]}
do
    docker pull ${username}/${image}
    docker tag ${username}/${image} k8s.gcr.io/${image}
    #docker tag ${username}/${image} gcr.io/google_containers/${image}
    docker rmi ${username}/${image}
done

执行脚本成功以后,通过 docker images 可以看到需要的镜像应该都正常被拉取下来。

使用 kubeadm init 初始化集群(只在主节点执行)

首先需要确保在主节点环境中没有设置 http_proxyhttps_proxy

然后执行以下命令

1
kubeadm init --kubernetes-version=v1.12.2 --pod-network-cidr=10.244.0.0/16 --apiserver-advertise-address=<host ip> --ignore-preflight-errors=Swap --token-ttl 0

常见 Optional

1
2
3
4
--apiserver-advertise-address: Api server 服务 IP 位址
--apiserver-bind-port: Api server 服务端口号,默认 6443
--pod-network-cidr: Pod 的虚拟 IP 范围 (CIDR)
--kubernetes-version: 指定 Kubernetes 版本,建议 1.6+

因为选择 flannel 作为 Pod 的网络插件,所以在命令中需要指定 --pod-network-cidr=10.244.0.0/16

--apiserver-advertize-address是apiserver的通信地址,一般使用的是 master 节点的 IP 地址。

初始化成功以后,会提供节点加入 k8s 集群的 token。默认 token 的有效期是 24 小时。过期后需要重新生成,比较麻烦,设置 --token-ttl 0 表示永不过期。

初始化成功示例

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
Your Kubernetes master has initialized successfully!

To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

You can now join any number of machines by running the following on each node
as root:

  kubeadm join 10.0.0.100:6443 --token q5egpf.zjw0a7bgnd11dw6d --discovery-token-ca-cert-hash sha256:29118e58fcd32d3234fd53584d376c05c7d36d4e1be011dbac92260cbd007963

可能遇到的问题

卡在 preflight/images

由于在 init 的过程中,k8s 会自动从 google 服务器中拉取相关的 docker 镜像。首先会去检查代理服务器,确定和 kube-apiserver 的 https 连接方式,如果有代理,会发出警告。

如果一直卡在 preflight/images

1
2
3
[preflight/images] Pulling images required for setting up a Kubernetes cluster
[preflight/images] This might take a minute or two, depending on the speed of your internet connection
[preflight/images] You can also perform this action in beforehand using 'kubeadm config images pull'

可以尝试上面小节的方式,事先准备好相关的镜像。

WARNING HTTPProxyCIDR

如果遇到如下的警告

1
2
3
 [WARNING HTTPProxy]: Connection to "https://10.0.0.10" uses proxy "http://127.0.0.1:8118". If that is not intended, adjust your proxy settings
    [WARNING HTTPProxyCIDR]: connection to "10.96.0.0/12" uses proxy "http://127.0.0.1:8118". This may lead to malfunctional cluster setup. Make sure that Pod and Services IP ranges specified correctly as exceptions in proxy configuration
    [WARNING HTTPProxyCIDR]: connection to "10.244.0.0/16" uses proxy "http://127.0.0.1:8118". This may lead to malfunctional cluster setup. Make sure that Pod and Services IP ranges specified correctly as exceptions in proxy configuration

那么需要设置 no_proxy。 执行 vim /etc/profile,在最后添加

1
export no_proxy='127.0.0.1,10.0.0.100,k8s.gcr.io,10.96.0.0/12,10.244.0.0/16'

最后执行 source /etc/profile 使命令生效

failed to read kubelet config file "/var/lib/kubelet/config.yaml"

如果遇到这种问题,大多数情况是因为在 kubeadm init 之前就运行了 systemctl start kubelet

解决方法就是在成功运行 kubeadm init 之后,再运行 systemctl start kubelet

cni config uninitialized
1
2
Unable to update cni config: No networks found in /etc/cni/net.d
KubeletNotReady runtime network not ready: NetworkReady=false reason:NetworkPluginNotReady message:docker: network plugin is not ready: cni config uninitialized

如果遇到上述错误,原因是因为 kubelet 配置了 network-plugin=cni ,但是还未安装,所以状态是 NotReady,也有可能是国内节点无法获取 flannel 这个镜像,如果不想看到这个报错或者不需要该网络,可以通过修改配置的方式或者提前拉取镜像。

方法一:拉取镜像(推荐)

在国外节点上面创建一个脚本

1
vim push_pod.sh

内容如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
#!/bin/bash
set -o errexit
set -o nounset
set -o pipefail

ALIYUN_URL=registry.cn-shanghai.aliyuncs.com/cxyfreedom

docker pull quay.io/coreos/flannel:v0.10.0-amd64
docker tag quay.io/coreos/flannel:v0.10.0-amd64 ${ALIYUN_URL}/flannel:v0.10.0-amd64
docker push ${ALIYUN_URL}/flannel:v0.10.0-amd64
docker rmi quay.io/coreos/flannel:v0.10.0-amd64
docker rmi ${ALIYUN_URL}/flannel:v0.10.0-amd64

执行 sh push_pod.sh

然后在国内节点也创建一个脚本

1
vim pull_pod.sh

内容如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
#!/bin/bash
set -o errexit
set -o nounset
set -o pipefail

ALIYUN_URL=registry.cn-shanghai.aliyuncs.com/cxyfreedom

docker pull ${ALIYUN_URL}/flannel:v0.10.0-amd64
docker tag ${ALIYUN_URL}/flannel:v0.10.0-amd64 quay.io/coreos/flannel:v0.10.0-amd64
docker rmi ${ALIYUN_URL}/flannel:v0.10.0-amd64

执行 sh pull_pod.sh

方法二:修改配置文件

执行

1
vim /etc/systemd/system/kubelet.service.d/10-kubeadm.conf

删除最后一行中的 $KUBELET_NETWORK_ARGS。 最后,重启 kubelet 并重新初始化

1
2
3
systemctl enable kubelet && systemctl start kubelet
kubeadm reset
kubeadm init --kubernetes-version=v1.12.2 --pod-network-cidr=10.244.0.0/16 --apiserver-advertise-address=<host ip> --token-ttl 0
net/http: TLS handshake timeout

如果比如请求 kubeadm version 告诉端口无法连接、超时或者拒绝连接等。一般来说是因为我们设置了 http_proxyhttps_proxy 做代理翻墙导致无法访问自身和内网。

执行 vim /etc/profile,在最后添加

1
export no_proxy='127.0.0.1,10.0.0.10,k8s.gcr.io,10.96.0.0/12,10.244.0.0/16'

如果有多个集群,需要把集群中每一个节点的IP也添加上去。

最后执行 source /etc/profile 使命令生效。

如果还是失败,可以重新进行初始化

简便

1
2
kubeadm reset
kubeadm init

完整

1
2
3
4
5
6
kubeadm reset
ifconfig cni0 down
ip link delete cni0
ifconfig flannel.1 down
ip link delete flannel.1
rm -rf /var/lib/cni/

关于初始化中的错误可以另外起一个终端来进行跟踪

1
journalctl -f -u kubelet.service

正确输出

如果 kubeadm init 后没有出错,正常情况下会返回类似如下结果

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
Your Kubernetes master has initialized successfully!

To start using your cluster, you need to run the following as a regular user:
  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config
You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

You can now join any number of machines by running the following on each node
as root:

  kubeadm join 10.0.0.10:6443 --token 2g0sf1.17rr8z5kvrsg12ha --discovery-token-ca-cert-hash sha256:69c0763f251e09db08a650ae2c3677f501ebbb7a9fed8961b8bf376a4c8c8ed2

关键点: * 生成的 token 需要记录下来,后续使用 kubeadm join 往集群中添加节点需要使用 * 下面的命令是为了配置常规用户如何使用 kubectl 来访问集群

1
2
3
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

安装 Pod Network(只在主节点执行)

执行

1
2
wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
kubectl apply -f kube-flannel.yml

可以通过 cat 来查看 kue-flannel.yml 这个文件里的 flannel 的镜像版本

1
cat kube-flannel.yml|grep quay.io/coreos/flannel

如果 Node 有多个网卡的话,目前需要在 kube-flannel.yml 中使用 —iface 参数指定集群主机内网网卡的名称,否则可能会出现 dns 无法解析。需要将 kube-flannel.yml 下载到本地,flanneld 启动参数加上 —iface=

1
2
3
4
5
6
7
8
9
containers:
      - name: kube-flannel
        image: quay.io/coreos/flannel:v0.10.0-amd64
        command:
        - /opt/bin/flanneld
        args:
        - --ip-masq
        - --kube-subnet-mgr
        - --iface=eth1

使用 kubectl get pod --all-namespaces -o wide 确保所有的 Pod 都处于 Running 状态。 如果有状态错误的 Pod,可以通过 kubectl describe pod <pod-name> -n kube-system 来查看错误原因。

master 节点参与工作负载

默认情况下 master 节点不能被用来部署 pod。如果想让 master 节点也能够部署 pod,执行以下命令

1
kubectl taint nodes <node name> <node label>:NoSchedule-

示例

1
2
3
4
$ kubectl get nodes --show-labels
NAME                 STATUS     ROLES     AGE       VERSION   LABELS
k8s-master   Ready    master   16m   v1.12.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/hostname=k8s-master,node-role.kubernetes.io/master=
$ kubectl taint nodes k8s-master,node-role.kubernetes.io/master:NoSchedule-

从集群中移除 Node

假设现在集群中有一个节点叫做 node1,在 master 节点上执行:

1
2
kubectl drain node1 --delete-local-data --force --ignore-daemonsets
kubectl delete node node1

然后在 node1 上执行:

1
2
3
4
5
6
kubeadm reset
ifconfig cni0 down
ip link delete cni0
ifconfig flannel.1 down
ip link delete flannel.1
rm -rf /var/lib/cni/

安装常用组件

安装 dashboard 监控界面(只在主节点执行)

所需要的镜像

k8s.gcr.io/kubernetes-dashboard-amd64:v1.10.0

执行命令

1
2
curl -O https://raw.githubusercontent.com/kubernetes/dashboard/master/src/deploy/recommended/kubernetes-dashboard.yaml
kubectl create -f kubernetes-dashboard.yaml

如果执行成功,会输出以下内容

1
2
3
4
5
6
secret/kubernetes-dashboard-certs created
serviceaccount/kubernetes-dashboard created
role.rbac.authorization.k8s.io/kubernetes-dashboard-minimal created
rolebinding.rbac.authorization.k8s.io/kubernetes-dashboard-minimal created
deployment.apps/kubernetes-dashboard created
service/kubernetes-dashboard created

由于网络原因,所以我们可以事先先把镜像来去下来,使用本地的镜像来部署。 在 kubernetes-dashboard.yaml 中找到 image 那一行,在下面添加

1
imagePullPolicy: Never

imagePullPolicy 可选值有:AlwaysIfNotPresentNever

查看 dashboard 的镜像是否正常运行

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
[root@master ~]# kubectl get pod --namespace=kube-system
NAME                                         READY     STATUS    RESTARTS   AGE
coredns-78fcdf6894-rt2qh                     1/1       Running   0          7h
coredns-78fcdf6894-zb4jh                     1/1       Running   0          7h
etcd-master.example.com                      1/1       Running   0          5h
kube-apiserver-master.example.com            1/1       Running   0          5h
kube-controller-manager-master.example.com   1/1       Running   0          5h
kube-flannel-ds-amd64-4vbqk                  1/1       Running   0          5h
kube-flannel-ds-amd64-fnkdr                  1/1       Running   0          7h
kube-proxy-97s6f                             1/1       Running   0          7h
kube-proxy-qkjrr                             1/1       Running   0          5h
kube-scheduler-master.example.com            1/1       Running   0          5h
kubernetes-dashboard-6948bdb78-grshl         1/1       Running   0          3m
访问方式

1. kubectl proxy

如果需要本地访问 dashboard,执行 kubectl proxy 即可。然后通过 http://localhost:8001/api/v1/namespaces/kube-system/services/https:kubernetes-dashboard:/proxy 就能访问 dashboard 的 UI 了。


可以使用 --address--accept-hosts 参数来允许外部访问:

1
kubectl proxy --address='0.0.0.0'  --accept-hosts='^*$'

备注:虽然从其它地址可以访问到该界面,但是无法登录,因为 dashboard 只允许本地进行 HTTP 连接访问,其它地址只允许使用 HTTPS

2. NodePort

该方法只建议在开发环境进行使用

编辑 kubernetes-dashboard.yaml,将 type: ClusterIP 改为 type: NodePort。如果没有,则直接添加该语句。

通过下面的语句可以查看对外的端口

1
kubectl -n kube-system get service kubernetes-dashboard

注意事项:由于证书问题,无法直接访问,需要在部署的同时指定有效的证书才可以访问。因此,在生产环境中,不建议使用 NodePort 的方式。

3. API Server

访问地址

1
https://<master-ip>:<apiserver-port>/api/v1/namespaces/kube-system/services/https:kubernetes-dashboard:/proxy/

使用 client-certificate-dataclient-key-data 来生成一个p12文件,执行命令如下:

1
2
3
4
5
6
7
8
# 生成client-certificate-data
grep 'client-certificate-data' ~/.kube/config | head -n 1 | awk '{print $2}' | base64 -d >> kubecfg.crt

# 生成client-key-data
grep 'client-key-data' ~/.kube/config | head -n 1 | awk '{print $2}' | base64 -d >> kubecfg.key

# 生成p12
openssl pkcs12 -export -clcerts -inkey kubecfg.key -in kubecfg.crt -out kubecfg.p12 -name "kubernetes-client"

注意事项:对于生产系统,我们应该为每个用户应该生成自己的证书,因为不同的用户会有不同的命名空间访问权限。

身份认证

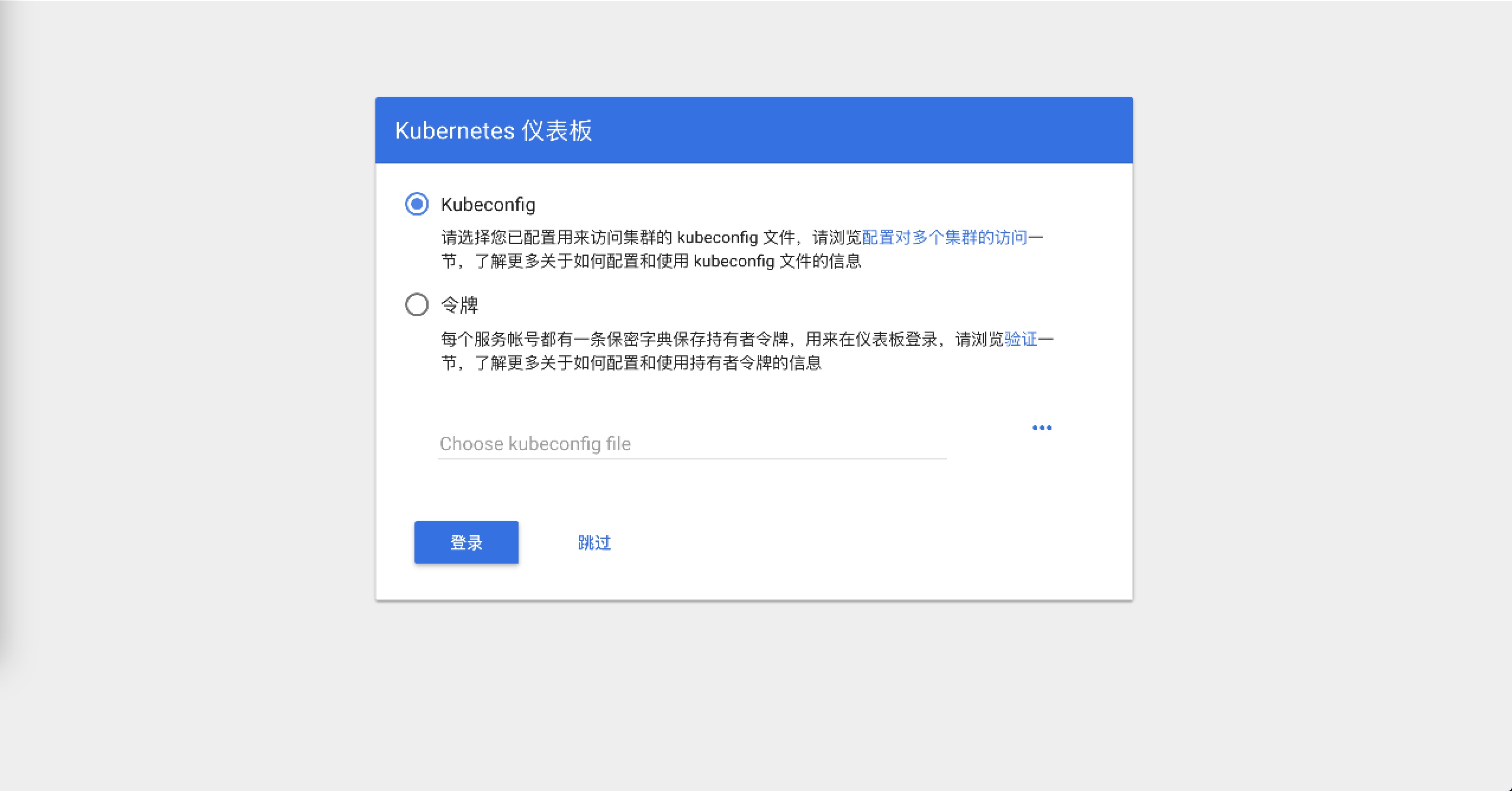

登录 dashboard 的时候支持 kubeconfig 和 token 两种认证方式,kubeconfig 中也依赖 token,因此生成 token 是必不可少的。

使用 kubeconfig

默认的 kubeconfig 在 $HOME/.kube/config 下,也可以创建我们自己的 kubeconfig 文件。

生成的 kubeconfig 文件中没有 token 字段,需要在最后手动添加。

创建 token

需要创建一个用户并将 admin 角色进行绑定,这样就能赋予其管理员权限。

创建一个 yaml 文件叫做 kubernetes-dashboard-rbac.yaml(文件名可以随便取),内容如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
  name: admin-user
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kube-system

然后执行以下命令即可:

1
kubectl create -f kubernetes-dashboard-rbac.yaml

最后获取我们需要的 token

1
kubectl -n kube-system describe secret $(kubectl -n kube-system get secret | grep admin-user | awk '{print $1}')

参考资料
